BluetoothとUSB3.0の電波干渉について

macchanさん、

偶然近くのスレッドで「Mac mini mid 2011」を開けて、２台のドライブを入れたものです。単に分解する話題があるかを拝見しました。その中で、

OWC BlueTooth module shielding kit for Apple Mac mini 2012 models

http://eshop.macsales.com/item/Other%20World%20Computing/DIYIMM12BTS?APC=READERSPC&Source=TipsDec2012

というビデオがあります。これが本当なら、シールドの強化をすれば、不要な干渉は落ちると思えます。アンテナのプラグを引き抜くのがちょっと怖そうですが、ゆっくり動作すれば良いように感じました。

ご参考まで。

miniStackのACアダプタを可能な限りMac本体から遠ざけてみて下さい。

アダプタからのノイズでBluetoothやWiFiに影響が出る場合があります。

もしくは、たぶん付属のACアダプタは、センタープラスの内径2.1mm/外径5.5mmプラグでしょうから、12V出力 2.5A以上で、品質の良い安定化出力のスイッチング方式ACアダプタに交換するのも一つの手です。

http://akizukidenshi.com/catalog/c/c12v/

それでもダメなら、USB3.0ケーブルを本体付属の物ではなく、市販のノイズに強い３重シールドケーブル等に交換してみて下さい。

あとは、気休めでフェライトコアのノイズシールド製品を装着してみるとか。

http://www2.elecom.co.jp/products/NF-37SS.html

あと、くれぐれも、Mac miniとminiStackを重ねて設置したりしないように!!

ただ、MacminiとMinistackを重ねて使用したいという衝動が抑えられません！本体のみを机上に置くと、へばりついたようで、見た目が悪くて！悩みどころです。

新しいminiStackの黒い天板はアルミですか？

(私は、旧型のminiStack v1とv3は持っているのですが…)

底面側と同じABS樹脂なら、それほど熱は伝わらないとは思いますが、Mac miniの吸気口は底面なので、底面側に熱源は置かないほうが良いと思います。

なにより、ABS樹脂だとノイズシールドになりませんので、BluetoothやWiFiを使うのなら、載せないほうが良いです。

Mac mini本体を縦置きするのでも良いのなら、イケアのナプキンスタンドがMac miniの縦置きスタンドとして使えるそうです。

ファンタスティスク / FANTASTISK ナプキンホルダー[イケア]IKEA(80157742)

参考記事：Macbook Air & Mac mini の縦置きスタンドを自作

専用品もありますけれど、結構高いです。

http://www.newertech.com/products/nustandalloymacmini.php

http://www.newertech.com/products/nucube2010.php

甘えて申し訳ありませんが、外付けBluetoothアダプターについてのアドバイスをお願いします。

MacOS Xの標準ドライバで動作する製品なら、普通はUSBのBluetoothアダプタを挿すと、内蔵からUSBに切り替わります。

https://discussionsjapan.apple.com/message/100562148#100562148

横から失礼します。

偶然、Appleの資料；「USB 3 デバイスの使用に関してよくお問い合わせいただく質問 (FAQ) HT5172」を拝見しました。その後の方に、「ホワイトペーパー」という記事のリンクが在りました。それを開いてみると、Intelの利用者向けの緩和対策の解説で、「USB 3.0* Radio Frequency Interference Impact on 2.4 GHz Wireless Devices」というタイトルで干渉の仕組みと対策が書かれていました。

対策の一つに、p17の「4.3 Wireless Antenna Placement」という項の中に「Figure 4-7, Case 2」に「USB2 port」からUSB2のケーブルで延長した先に「Wireless Mouse Dongle」にする提案があります。その結果、「Table 4-1」の「Case 2」のように良好な結果となったとの報告をしています。

私はUSB機器には疎いのですが、要は、USB2ポートとドングルの間に、オス／メスのUSB2ケーブルで繋げばいいような気がします。出来るだけHDDからのUSB3ポートと、上記USB2ケーブルのUSB2ポートは左右できるだけ離した方が良いと推定します。

すでにご存知でしたら、ご免なさい。

どうやら、USB 3.0のコントローラーチップをシールドしていないことに大きな問題があるみたいです。

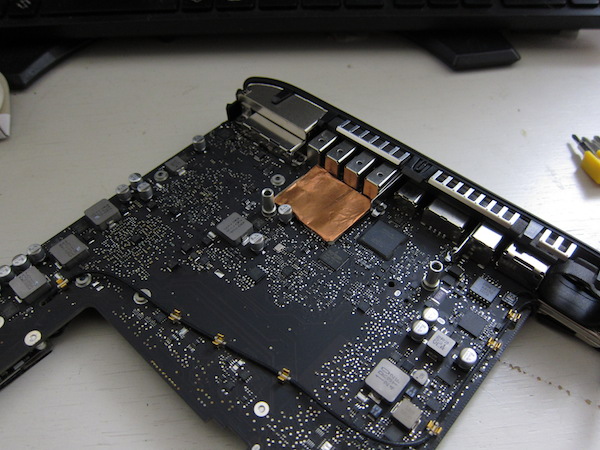

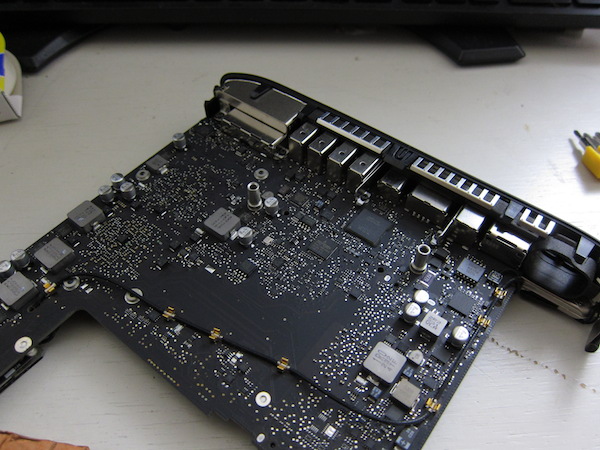

画像のように該当チップの上にシールドをでっち上げるだけで、かなりノイズが収まったようで一応WiFiが使えるようになりました。

（Bluetooth機器は持っていないので試していませんが…）

明らかにハードウェアの問題ですから、OSその他のアップデートによる解決は望めないでしょう。

＞この程度の問題は、もっと早く発見できたと思う

には強く同意します。

このレベルの問題ならチップのデータシートを読む段階で想像できるはずです。

正直、設計ミスだと思います。

ちょっと補足。

というか訂正かな？

どうやら、USB 3.0のコントローラーチップをシールドしていないことに大きな問題があるみたいです。

画像のように該当チップの上にシールドをでっち上げるだけで、かなりノイズが収まったようで一応WiFiが使えるようになりました。

そのシールドを設置した部分には、USB3.0のコントローラチップはありません。

その場所にあるのは、SMSC製のUSB2512Bですから、USB2.0コントローラハブのチップです。

USB3.0のコントローラチップはIntelのチップセットに内蔵されているので、反対側の面のヒートパイプの下でCPUと並んでいます。

あら失礼。

勘違いをしていました…恥ずかしい！！！

ですが（原因不明で）効果があるのは事実です。

(WiFiのユーティリティのみでの確認ですが…）

なぜでしょうね^^;

なぜでしょうね^^;

Intel 7シリーズチップセットは、USBコントローラは14基搭載していますが、そのうちUSB3.0コントローラは４基分しか無いので、他のUSB接続デバイスはチップセットのUSB2.0コントローラからUSB2512B経由で、AirMacやBluetooth等に繋げているからでは？

USB3.0コネクタの至近距離にSMSC製のコントローラハブチップがある機種は、ノイズを拾ってしまうのかも。

それなら、シールド性能が高いUSBケーブルを使用すると症状が改善するのも、何とか説明出来るかと…。

(ケーブル自体よりもコネクタ部分の作りの影響？)

多分、Intelの7シリーズチップセット「PantherPoint」は、USB3.0の相性も結構ありますから、USB2.0系はチップセットから直接配線するよりも、ハブチップを経由してⅠ系統だけ使用するほうがノイズを拾いにくく安定動作すると思って設計したのではないかと思いますが、かえって裏目に出ているのかも。

以前のモデルでもSMSCのチップを使用していますから、Appleも予想外だったと思いますよ。
