MacBookAir 11 inc mid 2012モデルを使用しています。
HDMIケーブル(型番、メーカー不明です、長さは５mほど)を使用してテレビに接続するのですが映りません。
テレビはPanasonic 型番THL32CSです。
解像度の問題かと思い、macの解像度を1366×768から1152×648に変えてみたのですが映りません。
テレビの取扱説明書をみると、HDMIの対応している映像信号は480i, 480p, 720p, 1080i, 1080pとなっています。
どなたか良い対処法をご存知の方いましたらご教示ください。
MacBook Air (11-inch Mid 2012), OS X Mavericks (10.9.5)
MacBookAir 11 inc mid 2012モデルを使用しています。
という事は、ThunderboltポートにMiniDisplayPort - HDMI変換アダプタを挿しているのですよね？
MacBook Air (11-inch, Mid 2012) - 技術仕様
HDMIケーブル(型番、メーカー不明です、長さは５mほど)を使用してテレビに接続するのですが映りません。
で、上記の変換アダプタから、さらに5mのHDMIケーブルで延長しているのでしょうか？
長尺用の特殊なケーブルで無い限り、5m以上の長さでは、正常に信号が送れない場合があります。
合計で5m以下、出来れば、可能な限り短いケーブルで試す事は可能ですか？
可能なら、Panasonic製の3m以下のハイグレードケーブル(HDMI 1.4 & 2.0対応品)を使用してみては？
http://panasonic.jp/cord/hdmi.html
テレビはPanasonic 型番THL32CSです。
という型番のテレビは存在しないのですが…。
TH-L32C2か、TH-L32C5では？
http://ctlg.panasonic.com/jp/tv-theater/viera/lcd-tv/TH-L32C2.html
http://ctlg.panasonic.com/jp/tv-theater/viera/lcd-tv/TH-L32C5.html
解像度の問題かと思い、macの解像度を1366×768から1152×648に変えてみたのですが映りません。
テレビの取扱説明書をみると、HDMIの対応している映像信号は480i, 480p, 720p, 1080i, 1080pとなっています。
TH-L32C2 or C5だとすると、パネル解像度は1366x768ですから、その解像度なら映るはずですが…。
ディスプレイ環境設定で、キーボードのOptionキーを押したまま「変更」をクリックして、1080pや720pを選択出来ませんか？
コメントありがとうございます。
ThunderboltポートからテレビのHDMI端子を直接つなぐケーブルを使用しています。
変換アダプタは使用していません。
今、5m以下のケーブルが手元にないので、今出来ることを試して出来なければ購入して試してみたいと思います。
すみません、テレビはPanasonic 型番THL32C３でした。
ディスプレイ環境設定で、キーボードのOptionキーを押したまま「変更」をクリックしたところ、1366×768, 1280×720, 1152×720, 1152×648, 1024×768, 1024×640, 800×600が選択肢として出てきました。
1080pや720pというのは出てきません。
1080pというのは1920×1080に相当するのでしょうか。
720pというのは1280×720に相当するのでしょうか。
引き続きご教示頂ければ幸いです。
ThunderboltポートからテレビのHDMI端子を直接つなぐケーブルを使用しています。
変換アダプタは使用していません。
MiniDisplayPort - HDMIの5mケーブルということですか。
メーカーによっては、品質が気になりますが…。
ディスプレイ環境設定で、キーボードのOptionキーを押したまま「変更」をクリックしたところ、1366×768, 1280×720, 1152×720, 1152×648, 1024×768, 1024×640, 800×600が選択肢として出てきました。
11inchのMacBook Airで、1366x768以下しか解像度の選択肢が出ないという事は、ミラーリング設定になっているのでは？
拡張デスクトップ設定にしたら、1920x1080等が選択出来ませんか？
OS X：Mountain Lion 以降で複数のディスプレイを使う方法 - Apple サポート
1080pというのは1920×1080に相当するのでしょうか。
720pというのは1280×720に相当するのでしょうか。
そうです。
MiniDisplayPort - HDMIの5mケーブルなのですが、サンダーボルトのケーブルでなくてもいいのでしょうか。
私のケーブルには稲妻マークがついていません。
ミラーリング設定にはなっていないと思います。
なぜなら「システム環境設定」から、「ディスプレイ」を選択しても、そこに「調整」の項目が表示されなからです。
「調整」の項目が表示されなくてもミラーリング設定になっていることがあるのでしょうか。
「拡張デスクトップ設定」には「調整」の項目が表示されていなくても出来るのでしょうか。
引き続きご教示頂けると幸いです。
失礼致します。
ミラーリング設定にはなっていないと思います。
なぜなら「システム環境設定」から、「ディスプレイ」を選択しても、そこに「調整」の項目が表示されなからです。
「調整」の項目が表示されなくてもミラーリング設定になっていることがあるのでしょうか。
「拡張デスクトップ設定」には「調整」の項目が表示されていなくても出来るのでしょうか。
確認すべきは「内蔵ディスプレイ」設定ウインドウの「配置」タブで、「ディスプレイをミラーリング」の項目に
チェックが入っていないかどうかです。
チェックが入っている場合、MacBook Air（11-inch, Mid 2012）で設定可能な下記の解像度しか選択出来ません。
【 標準 】
・1366 x 768
【 アスペクト比 16 : 9 】
・1344 x 756
・1280 x 720
・1024 x 576
【 アスペクト比 16 : 10 】
・1152 x 720
・1024 x 640
・ 800 x 500
【 アスペクト比 4 : 3 】
・1024 x 768
・ 800 x 600
・ 640 x 480
【 アスペクト比 3 : 2 】
・ 720 x 480
内蔵ディスプレイ」設定ウインドウの「配置」タブで、「ディスプレイをミラーリング」の項目にチェックが
入っていない事を確認して（入っている場合は、外して）から、「option」キーを押しながら「変更」をクリック
すると、1920 x 1080 等の解像度が表示されませんでしょうか？
コメントありがとうございます。
「内蔵ディスプレイ」設定ウインドウで「配置」タブが表示されません。
「ディスプレイ」と「カラー」のタブしか表示されていません。
「ディスプレイをミラーリング」の項目も表示されていません。
引き続きご教示頂けますと幸いです。

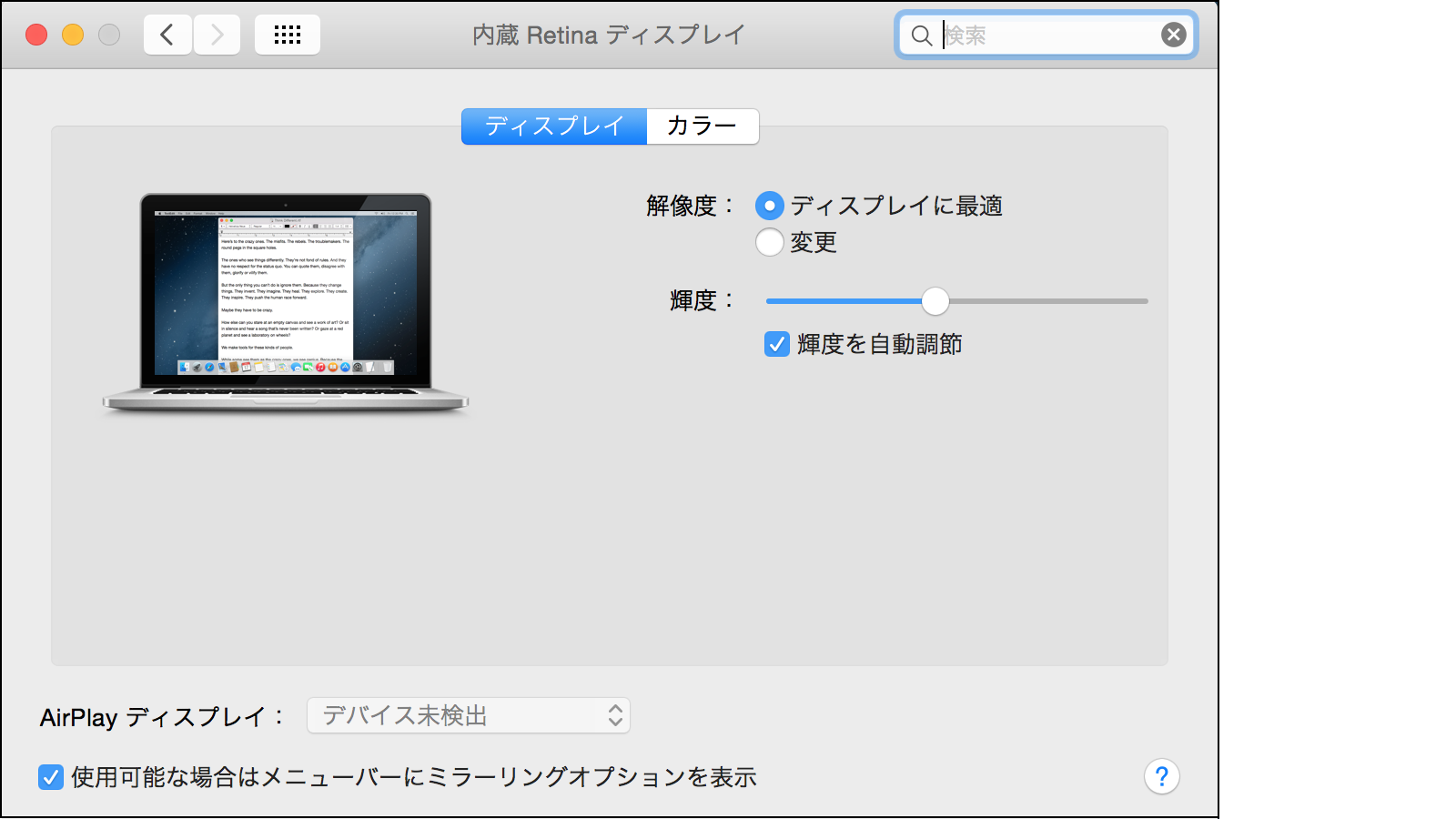

外部ディスプレイが接続されていない場合は、下の画像の様に内蔵ディスプレイ」設定ウインドウに「配置」タブが
表示されませんが、TH-L32C3 は接続されていて電源も入っている状態なのですよね？
だとすると、接続していても認識されていないのかも知れません。
「F4（Launchpad）」キー ＞「その他」＞「システム情報」＞「ハードウェア」＞「グラフィックス／ディスプレイ」
で、「カラー LCD（内部ディスプレイ）」の他に、「TH-L32C3」は表示されていますでしょうか？
また、TH-L32C3 のディスプレイには、どの様な画像が表示されていますでしょうか？
ディスプレイ環境設定に「配置(10.9以降)」「調整(10.8以前)」の項目が無いのなら、ほぼ確実に、TH-L32C3が正常認識されていませんよ。
TH-L32C3のどちらのHDMIポートに接続してもダメなら、ケーブルが原因で、ほぼ確定では？
型番、メーカー不明のケーブルとの事ですが、どちらで購入されましたか？
購入店が判れば、メーカーはだいたい絞り込めるかと…。
購入店に、短いケーブル or 他社製品に交換して貰えるか、相談してみては？
あと、
MiniDisplayPort - HDMIの5mケーブルなのですが、サンダーボルトのケーブルでなくてもいいのでしょうか。
私のケーブルには稲妻マークがついていません。
ThunderboltとMiniDisplayPortはコネクタに互換性がありますので、正規のメーカーが製造した物なら、問題ありません。
元々、MiniDisplayPortのコネクタ形状を利用して、DisplayPort 1.1とPCI-Express 2.0の信号をやり取り出来るようにしたのがThunderboltですから。
Thunderboltケーブルはコネクタの中にSoCチップが入っていて、対応機器と信号のやりとりを出来るように機能を拡張した規格です。
DisplayPort信号だけを送るのであれば、コネクタ内のSoCチップは必要無いので、Thunderbolt - HDMIケーブルは存在しないはずです。
necota様
返信ありがとうございます。
「内蔵ディスプレイ」設定ウインドウに「配置」タブが表示されません。
TH-L32C3 は接続されていて電源も入っている状態です。
「F4（Launchpad）」キー ＞「その他」＞「システム情報」＞「ハードウェア」＞「グラフィックス／ディスプレイ」で、「カラー LCD（内部ディスプレイ）」の他に、「TH-L32C3」は表示されていません。
「カラー LCD（内部ディスプレイ）」しか表示されていません。
やはり接続していても認識されていない状態なのでしょうか。
ちなみにサンダーボルトポートからケーブルを抜き差しすると画面が一瞬暗転します。
また、TH-L32C3 のディスプレイには、「信号がありません」と表示されています。
粕谷 明様
ご返信ありがとうございます。
TH-L32C3はHDMIポートが一つしかありませんので、背面のその一つのポートに差し込んで試しています。
ケーブルはアメリカでebayで購入しました。
bestinthebestというsellerから購入しました。
thunderboltとmini display portについても詳しい解説ありがとうございます。
ケーブルはアメリカでebayで購入しました。
bestinthebestというsellerから購入しました。
下記は、10フィート(3m)ですが、これと同じような製品の長さ違い(5m,16フィート)の物なのかな？
ケーブルに刻印が何も無いんですよね…。
あと、製造元がChinaと書いてあるだけで、メーカー名が無い…。
Apple Storeで扱っているBelkin等のケーブルのほうが良いのでは？
将来、Thunderbolt2以降を搭載したMacに買い替えた場合、4k対応のHDMI2.0にも対応出来ますし…。
http://store.apple.com/us/product/HGFC2ZM/A/belkin-4k-mini-displayport-to-hdmi-cable-2-m65-ft
※ Belkinでさえ、4m(13フィート)までの長さのケーブルしか販売していませんよね…。
他の方が既に書かれているように、ケーブルを変えて試されてはいかがでしょう。
ちなみに手元のMacBook Airは、versys2012さんのものより古いMid 2011モデルですが、Mini DisplayPort／HDMI変換アダプタ（ELECOM AD-MDPHDMIWH）とHDMIケーブルを使い、PanasonicのプラズマTVに時折つないで利用しています。
