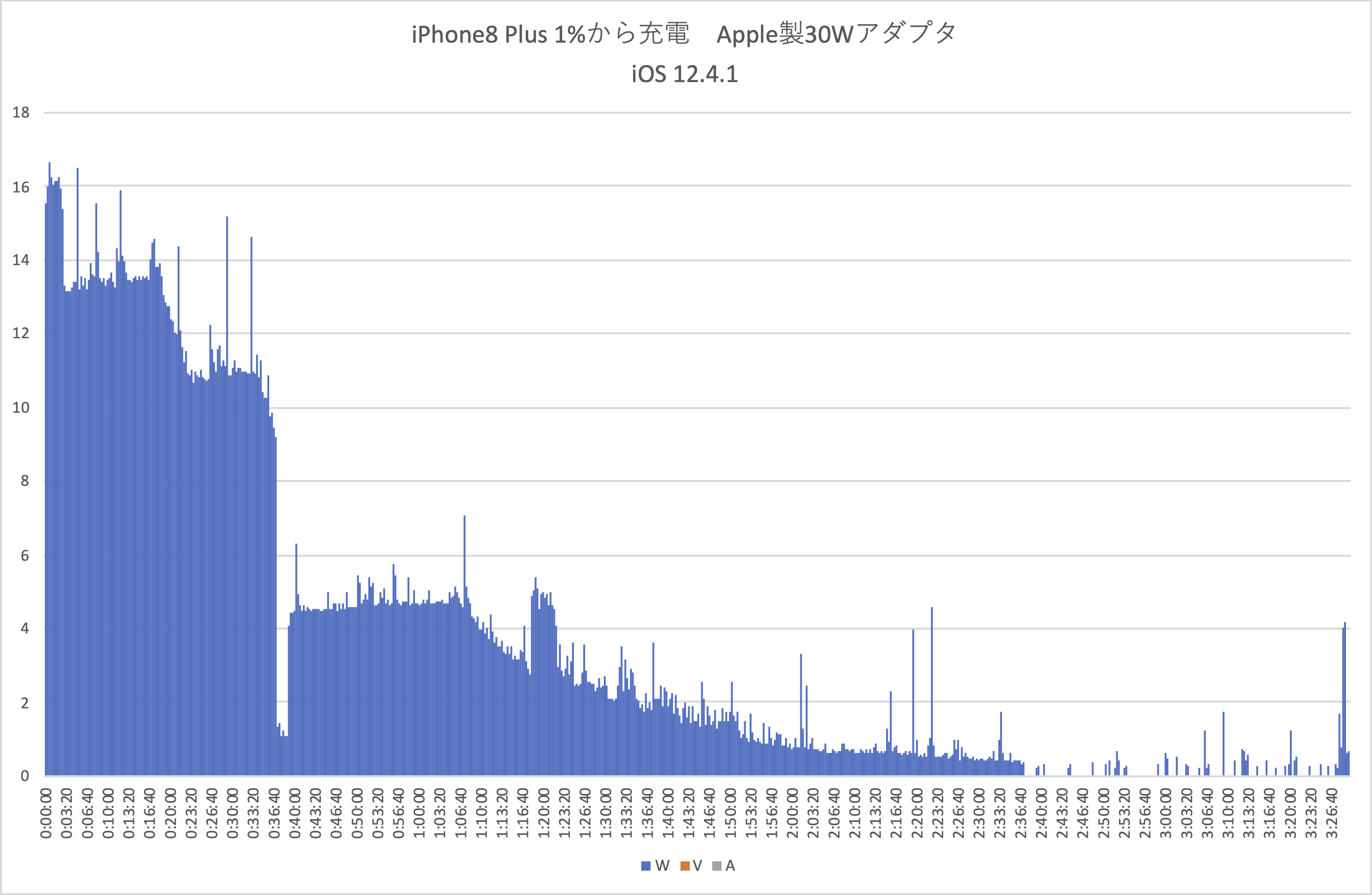

「iPhone 8 Plus iOS 12.4.1 Apple 製30W アダプタ」の充電を観察してみました。観察の方法はUSB Type-C の電圧と電流を表示できるチェッカー(Plagable 製)を使用して、その数値を読み取りました。読み取り間隔は2 秒に1 回です。1 パーセントを下回る確率で読み取りミスに基づく誤情報があります。逆に全体の傾向には読み取りミスは大きな影響を与えていません。
充電開始時のiPhone のバッテリー残量表示は1 パーセントです。充電時の室温は正確に測定しておりませんが20 度半ばです。
横軸が時間で3 時間26 分40 秒までが表示されています。縦軸はW です。
私としては非常に興味深い、結果です。
5W アダプタの方も挑んでみたのですが、どうも数値化が一筋縄ではいかないようです。
一つ判明したのがアダプタの出力が1W になるのに5W だと2 時間49 分でした。30W アダプタだと1 時間53 分程度でした。1 時間違いますね。
それでグラフですが、最初の0:03:20 位までの16W は恐らく画面が点灯している状況です。充電開始時に充電残量が1 パーセントであることを確認のため画面を点灯させました。
その後の、0:36:40 位までが多分高速充電です。興味深いのが0:20:00 位まで何故か右肩上がりです。その後、0:23:20 位まで急激に下がります。この下がり方が不思議です。一瞬で11W まで下げるのではなく3 分程度の時間を掛けて下げています。その後また謎の右肩上がりのように進み、そして高速充電が終了する0:36:40 位ですが、ここは急速に充電速度を下げています。この後、もしかしてバッテリーの冷却でしょうか3 分程度、ほとんど充電していません。
0:40:00 位から(たぶん)通常の充電です。ここで今回の計測ではもっとも安定的に1:06:40 位まで長時間充電しています。しかしここも何故か右肩上がり。時間は26 分くらいです。
ここまでが8V 充電です。この先、5V 充電に切り替わりました。
それでここからが、また興味深いのですが曲線的な経過を見せます。このなだらかな減少曲線は、自然的な物理現象の観測ではよく見かけるタイプです。例えばヤカンでお湯を沸かして常温で冷やすときなどの温度変化がこのような曲線になります。
5V の充電で何故、このような曲線を人工的に行う(制御しているのですから人為的に行っているはず。)のか私は詳しく存じ上げませんが、電池の破損を遅延させるのに何か有用なのでしょうか。
2:36:40 で突然、充電が終了していますが、これが終了なのか計測機器の測定限界を割り込み0W が記録されるようになったのかは不明です。その時間での数値は0.03A でした。0.01A まで計れるらしいのですが。
また1:20:00 あたりの上昇は私が充電の進行状況を確認するために画面を点灯させた為と思われます。
計測にあたりTesseract とocrd-train にはお世話になりました。他、大量のホームページのお世話になっているのですが、多すぎてすべて把握できておりません。
実数値と比べると、
3:50:04 あたりが充電の完全完了のようです。同じ判断基準にたつと30W アダプタは2:36:40 と言うことになります。
充電時の温度は20 度を少し超えるくらいだったと思います。
前のグラフと縦軸の数値を合わせたので充電開始時の部分が上に突き抜けていますが、19W に達しました。30W アダプタの時には無かった状況です。
特筆した違いとして、30 から40 分程度の間の落ち込みがありません。理由は不明です。
また、盛大に下落した後、ゆっくりと右肩上がりになる傾向も変わりません。
それにしても計測して見ると面白いものですね。グラフ化しないと気付かない事がありました。

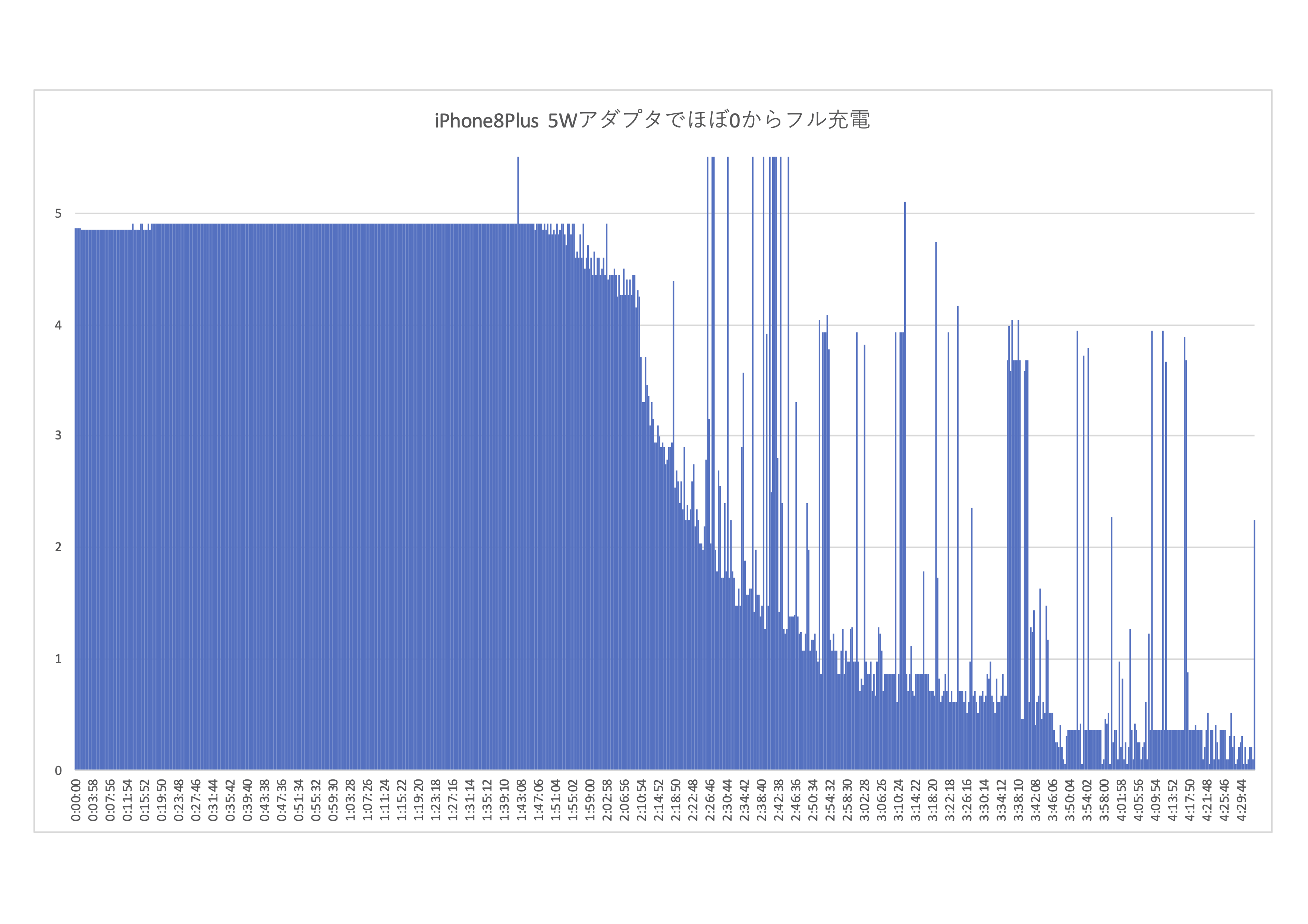

5W アダプタの充電グラフです。
ただしiOS は13 になっています。
申し訳ありません。
環境温度の記載を忘れていました。
23 度程度です。

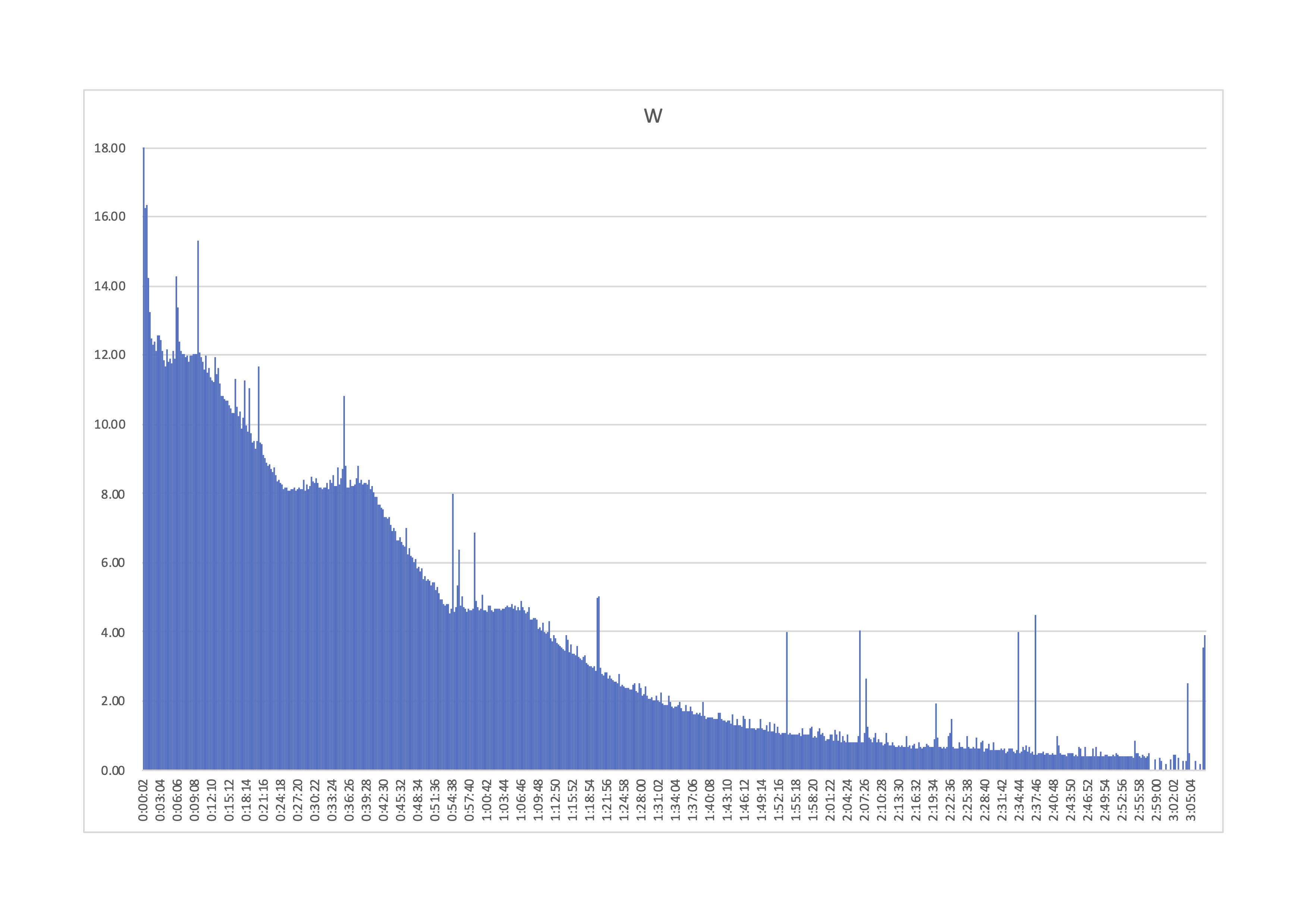

iPhone 8 Plus 85W アダプタ iOS 13.1.3
2 パーセントから充電です。iPhone の画面表示が100 パーセントになったのがどの時間か今回も不明です。ただし、30 分過ぎには50 パーセント程度にはなっていました。
30W アダプタの方が供給している電力が大きいですね。
30W アダプタの方は最初13 から14W で供給していますが85W の方は充電開始からすぐに下落して行っています。
その後の平坦部の電力も30W の方は11W を供給していますが、85W の方は8W です。
その為か充電も30W の方が20 分程度早く終わっています。
ni_ki による書き込み：
なお我が家の装備で恒温室での充電テストができるかもな、方法を思いつきました。
誤植訂正です。
「恒温室」は「なんちゃって恒温槽」の間違いでした。25 度から35 度くらいで安定させられそうです。もう少し下が欲しいですね。

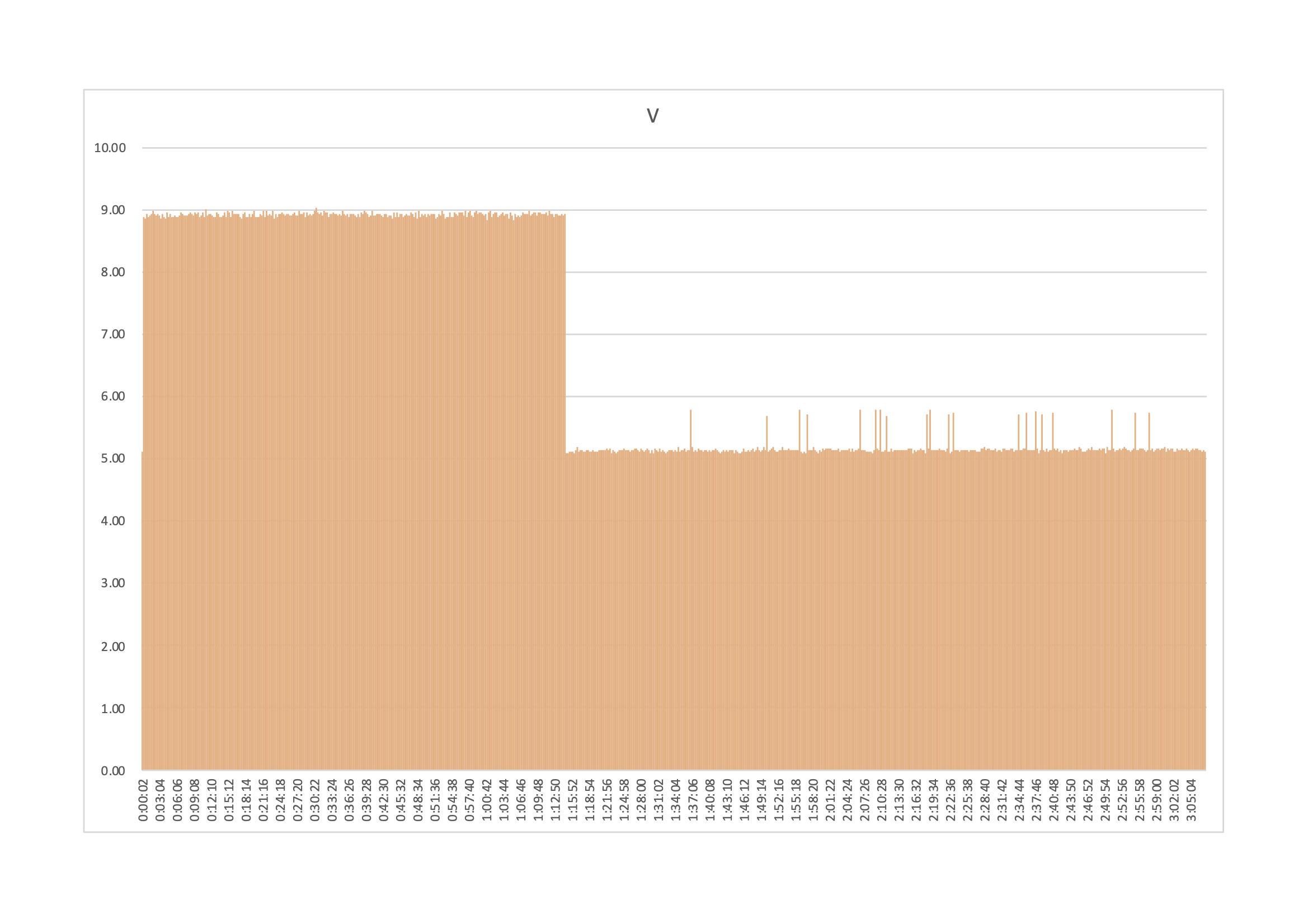

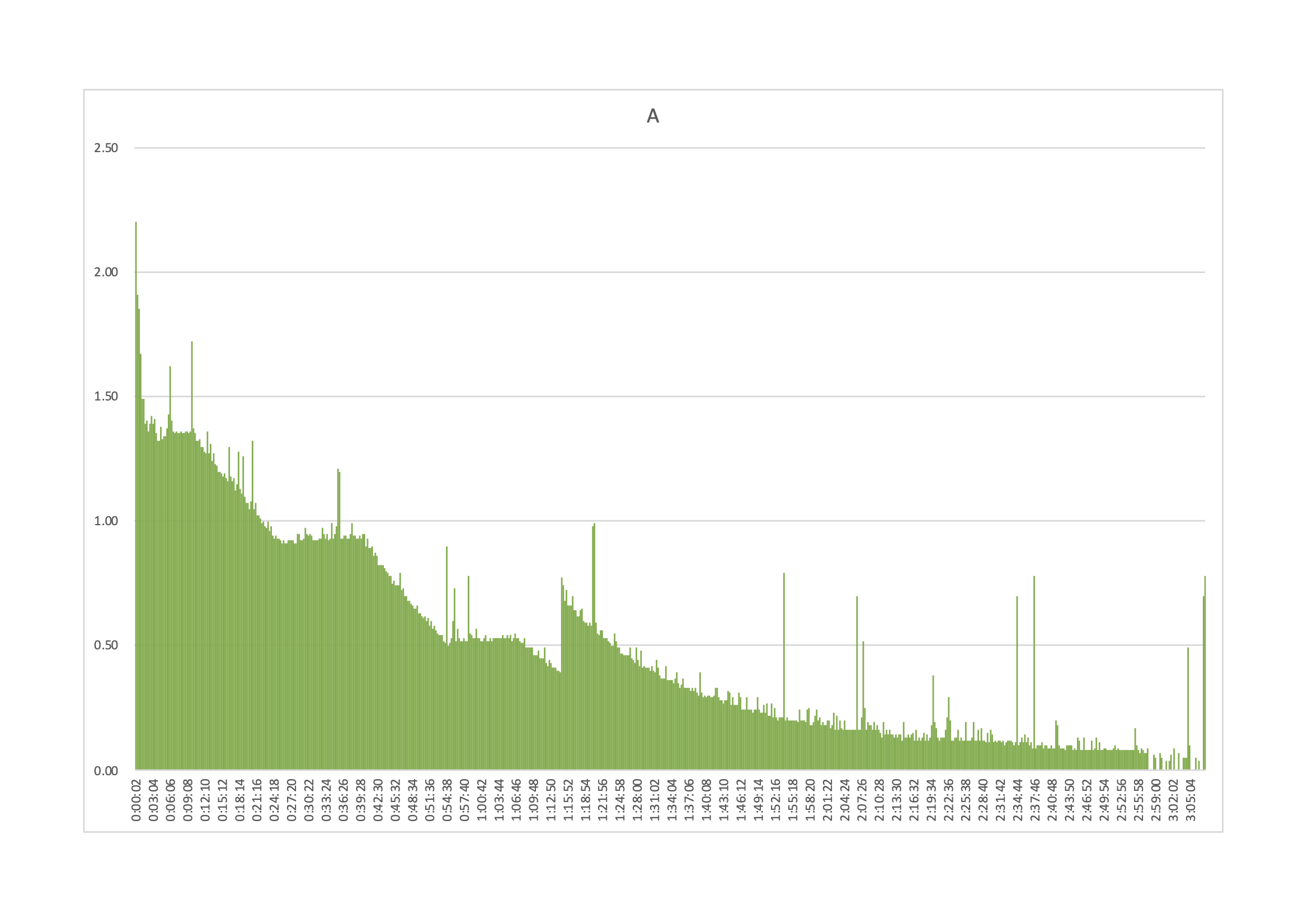

85W のV とA のグラフです。
考えてみたらV とA のグラフは重ねて一つにした方が分かりやすかったですね。
それにしても予想外の結果です。
電力がなだらかに減少していく1:06:46 が5V への切り替え点かと思っていました。実際には10min 程度後で切り替わっています。
そに影響で電流が1.5 倍に跳ね上がっています。
30W アダプタの方は実験結果が紛失していて只今、捜索中です。どこに収納したやら。
iPhone 8 Plus を5W アダプタで充電してみましたが、当たり前と言えば当たり前な5W 充電が続きます。
30W アダプタと比べると面白みがないようです。
今日、グラフを見比べて気付きましたが、5W 程度の充電から2W 程度の充電に変わる時間は30W も5W アダプタも同じくらいの時間です。
グラフの幅が違うので5W の方が低下するのが早いように見えますが、これはグラフの縦横比が違うためです。
縦横比を揃えるべきでした。
本日、80 パーセント充電と表示されているiPhone 8 Plus で100 パーセントがいつなのか、30W アダプタで多少確認してみました。
その結果、0W になったときが、どうも100 パーセントなようです。最初のグラフで言えば、2 時間36 分のころです。
ただ観測結果はそうなのですが、他のアダプタのときと感覚との差があります。更に追求する必要があるようです。
電圧のデータも公表した方がよいですかね。
なお我が家の装備で恒温室での充電テストができるかもな、方法を思いつきました。
