iMac(21.5”,Late 2009)のメモリ増設

粕谷さん、

コメントありがとうございます。

その程度の電源負荷で起動しなくなるのなら、GPUがフルに動くような状態にしたら電源が落ちてしまうのでは？

そうですよね。このマシンは発熱が大きいのが心配で、予備機として使っています。使う時には背後から扇風機で空冷しています(効果は？)。メモリが増強できれば、SSDに換装してどう変わるかを楽しみにしていたので……。

今回のメモリ抜き差しの後に様子を見てますが、これまでと同様で、電源落ちはみられません。

21.5インチのLate2009なら、GeForce9400MのFirmwareはアップデート済で出荷されているはずですし、 GeForce9400Mでもマイナーアップデート版のNF720Iが搭載されているはずですから、4GBメモリモジュールも認識出来るはずです。

はい、2GB*2は確認しました。またグラフィックス情報は；

NVIDIA GeForce 9400：

チップセットのモデル： NVIDIA GeForce 9400

種類： GPU

バス： PCI

VRAM（総量）： 256 MB

製造元： NVIDIA (0x10de)

装置 ID： 0x0869

リビジョン ID： 0x00b1

ROM リビジョン： 3454

でした。

「マイナーアップデート版のNF720I」の情報は見つけられませんでした。

元々装着されていた2GBメモリは、製造元IDが「0x80CE」ですから、Samsung製ですよね？

動転していて、写真を撮り忘れました。「made in china」だったような気がします。製造元IDから逆引きで製造元を調べる方法はありますか？　意外と見当たりませんでした。

購入した4GBメモリモジュールがiMacのSPD動作要件を満たしていないとか、そもそもメモリの初期不良だとか、そちらのほうがあり得ると思いますが、どこのメーカー、型番のメモリですか？(あとチップ上の刻印は？)

• Team ノートPC用メモリ SO-DIMM-DDR3 永久保証 ECOパッケージ (1066Mhz PC3-8500 1.5V 4GBx2)
• 型番: TED34GM1066C7-SBK
• 連番: 6150924061

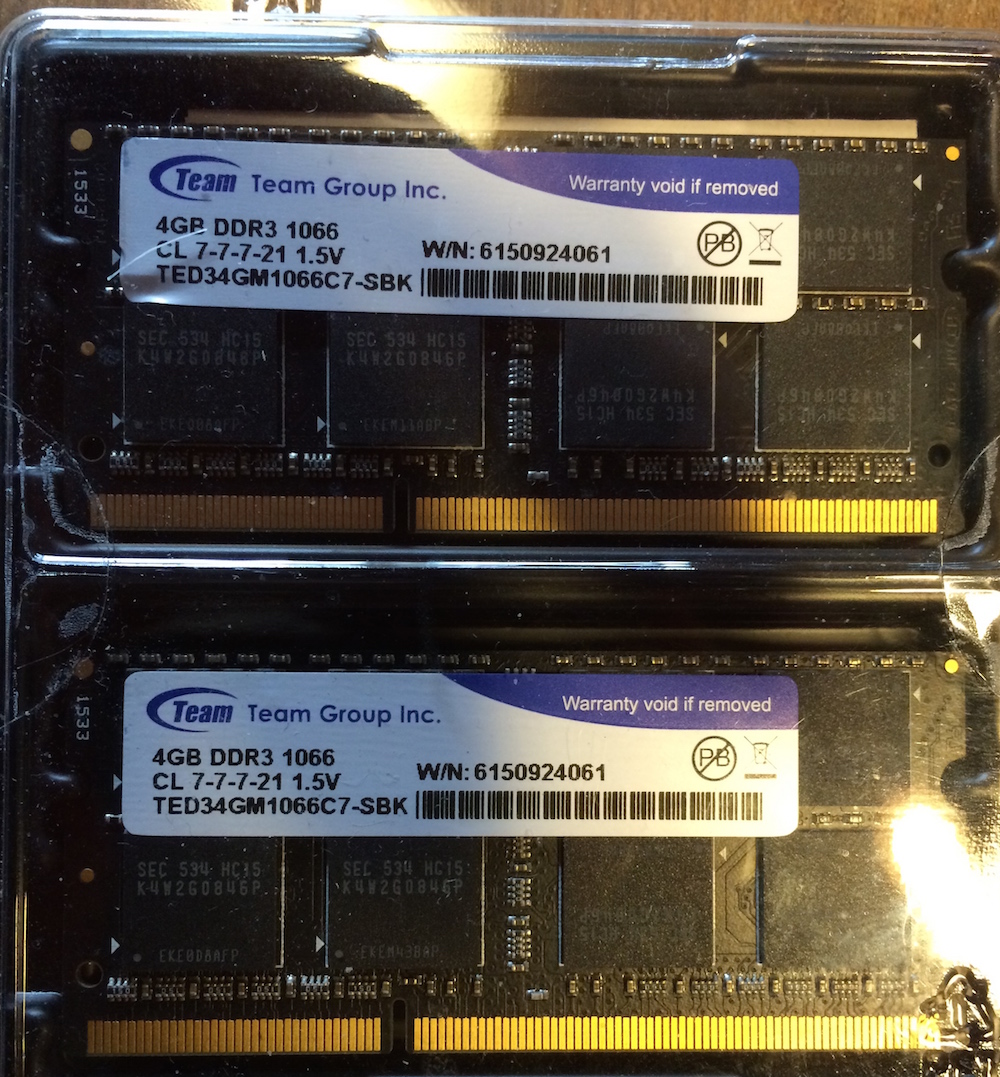

念のために写真を示します；

粕谷さん、詳しい解説有難うございました。とても勉強になりました。

この辺りのGeForce9400Mの違いについては、下記のページの下のほうの「追記.3」の部分が、良くまとめられていると思います。

http://www39.atwiki.jp/macmini/pages/16.html

確かにこの「追記.3」が正しければ、私のマシンは16GBまで行けるわけですね。少し希望が湧いてきました。今度は焦らずに情報収集をしっかりやってから、部品手配してみます。

AmazonUSから部品レベルの購入をするとか、面白時代かもしれませんね。

JEDECは2進数の下8桁で表示していますが、16進数の「0x80CE」は2進数に直すと「1000000011001110」ですから、「11001110」はSamsungです。

http://www.idhw.com/textual/chip/jedec_spd_man.html

これは網羅的で有難いです。以前、「Mac mini(Mid 2011)」の時に、「Silicon Power」のRAM(4GBx2)を購入して、利用中ですが、その製造者番号は「0x86D3 = 1000011011010011」となります。2バイト目として「10000110」で探すと「Univ. of NC」となります。Silicon Power」から探しても、表には入っていない模様です。遡って、調べてみます。

なお韓国企業のSamsung製メモリモジュールでも、中国の西安にSamsungの工場がありますから、Made in Chineという事は、あり得ます。

型番: TED34GM1066C7-SBK

このメモリモジュール、画像のチップ刻印を見ると、Samsungの「K4W2G0846P-HC15」チップを使っていますよね？

(「SEC」はSamsung Electronics Corporationの略)

このチップ、DDR3チップじゃなくて、本来はグラフィックカード用の「GDDR3」チップなんですが…

http://www.sbit.com.tw/en/productsearch.aspx?_searchtext=K4W2G0846P-HC15

http://nextron.com.hk/search.aspx?_search=K4W2G0846P-HC15

G-Skillのメモリモジュールでも使われているようですから、完全にイレギュラーという訳ではないようです。

(でも、Macとの互換性には、少々不安がありますけれど…。)

http://www.techpowerup.com/forums/threads/gskill-ripjaws-2133-is-using-gddr3.208003/

韓国のメーカが中国で生産をしているのですね。あと数年すると、中国メーカが周辺諸国で生産を始めるのでしょうか。

なるほど、GDDRというのは初めて知りました。チップのメーカとモジュールのメーカは別なんですね、漸く呑み込めました。これを念頭にAmazonUSを丁寧に読んでみます。コメント量が桁違いなので疲れそうです。

GDDRには驚いたので、返却しました。受け付けて貰えました、ホッ。

TeamのMac用メモリモジュールはヒートシンクが装着されていますし、CL値にAutoの設定があります。

Team：Mac SO-DIMM DDR3 1066

あ、見た記憶がありますが、道理で高かった訳ですね。

経過報告＆疑問です。

Amazon.comで「ram 4GBx2 ddr3 so-dimm pc3-8500」で検索してみると；

http://www.amazon.com/s/ref=nb_sb_noss?url=search-alias%3Daps&field-keywords=ram+4GBx2+ddr3+so-dimm+pc3-8500

Crucialが上位を占めますが、其の内、「iMac late 2009」のユーザ・レポートが多いのは；

1. Crucial 8GB Kit (4GBx2) DDR3/DDR3L 1066 MT/s (PC3-8500) SODIMM 204-Pin Mac Memory CT2K4G3S1067M / CT2C4G3S1067M
   • $44.99
   • TIP: 8BB12D9HTX (Micronのマーク),
   • DDR3/DDR3Lの混在？
   • iMac(21.5”,late 2009)のユーザが「2GBx2+4GBx2=16GB」で成功例を報告(2014-02-19)
2. Crucial 8GB Kit (4GBx2) DDR3 1066 MT/s (PC3-8500) CL7 SODIMM 204-Pin Notebook Memory Modules CT2CP51264BC1067
   • $64.99
   • TIP: 見えない
   • DDR3単独、CL7明記
   • This item does not ship to xxx, Japan. Please check other sellers who may ship internationally.

1.は値段、実績からいうと合格です。が「同一のDIMM0のBANK0/1に駆動電圧の異なるモジュールが混在する」のは気になります。まあ、DDR3/DDR3Lの混在が正規に許されていれば安心ですが…。

2.は単独チップでCL7は気持ちが良いですし、値段もリスクの限界ギリギリです。が、正面切って送付できないと言われるとギョッとします。でも、Cartに入れて途中まで行っても拒否されませんでした。

でも、慌てて購入する訳ではありませんので、時間が空いた隙にでもコメントをいただけると嬉しいです。

通常はDDR3Lチップは1.35Vで動作しますが、対応していないマザーボードに装着した場合には1.5Vで動作するように設計されているはずです。

なるほど、古い規格品(DDR3,1.5V)の代用を新しい規格品(DDR3L,1.35V)で可能なら、古い規格の製造中止を速くできますね。

ただ、2011年のSandyBrigde以降のマザーボードでDDR3Lに対応するようになりましたから、GeForce9400Mのような古い規格のチップセットの機器に装着するのは、それなりのリスクはあると思います。

そう言う関係ですか、了解しました。今回はDDR3に絞ります。

それでなくてもGeForce9400Mは、初期のDDR3-1333MHzチップを搭載したメモリモジュールだと下位互換性がなく正常に動作しなかったりしましたから、無理せずに、多少高価でもMac対応を謳った製品を購入した方が無難だと思いますよ。

なるほど古い機体に使う時の要点とします。

あと、CorsairとAppleがあったので覗いてみます。合言葉「Mac and DDR3」で。問題はユーザ報告ですね。ドンピシャリがあるか？

皆さん、

一晩電源プラグを抜いて放置し、それを刺して、一呼吸してから電源SWを押すと、聞きなれたジャ〜ン音がなり、この原稿を書いています。とりあえず、昼まで動かして、再度電源SWのオフ／オンをしてみます。

それにしても数時間のオーダのリセットてのは想像しにくいですね。どこぞの放電回路の中のヒューズでも切れたとか？？？　不思議！！！！！

今回の不具合は、biosに入る前の「SMCのリセット」が上手く動作しないのではないかと考えて検索しましたが、成果はありませんでした。

しかし、気になっていたのが；

粕谷さんによると；

でも、コンセントを抜いて電解コンデンサが溜め込んだ電気をある程度放電すると、正常に戻って起動出来るようになります。

ウチのiMac G3やMac miniでも起きた事がありますし、三菱の一部のディスプレイでは日常茶飯事でした。

で、一つの仮説として；

OS終了後に、電解コンデンサに充電された電荷を放電させる回路が劣化した為に、正常終了になっていない

のではないかと推測しました。

急遽、返却手続き直前のKomputerbayのRAMで実験をしました。4GBを一枚だけ刺して、一晩、電源ラインを引き抜いて放置(~7h)しました。で、恐々、電源ラインを刺し戻すと、「小さなジリジリ音」がでてきました。約1分放置して、電源スイッチを入れると、ジャ〜ン音が聞こえました。メモリをみると、「2GBx2+4GBx1=8GB」で真っ当に動いていました。

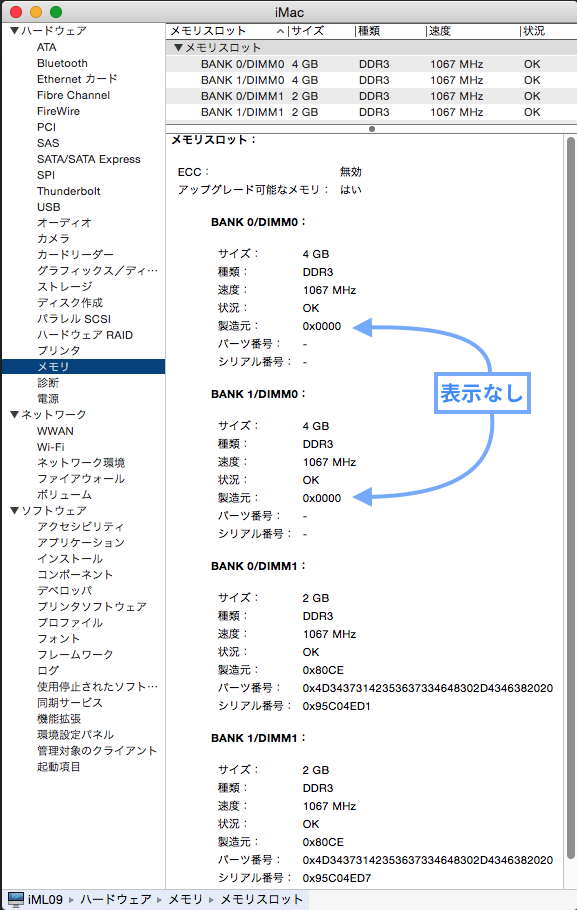

5hほど様子を見ましたが正常に動いていました。そこで残りの4GB追加して、3h,5h後に同様の操作をしましたが、ダメでした。仕方がないので、また一晩寝かせてみると、なんと動きました。証拠のショートカットを示します；

図1

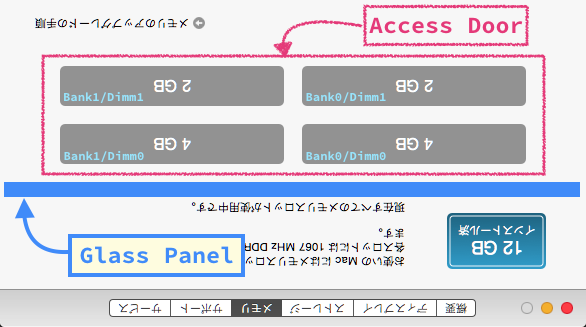

RAMスロットのアクセス・ドアから見た配置にあわせて、ショートカットを180度回転してしめします。スロットごとのBank/Dimmを追加しておきました；

図2

日本Amazonでは、このRAMは初期に動作をしても、短時間に動作不良するとのユーザ報告もあます。不具合があれば、ここに追加報告をします。

また、このマシン自身、シャットダウンに伴う自己リセットが不調がさらに拡大するかもしれませんので、注意深く観察しながら動かしたいとおもいます。

ブロワも買ってしまったので安定したら、

• ssd化
• optical drive撤去

などにトライしたいですが、どうなるものか,,,。

粕谷さんによると:

何例かKomputerbayのメモリモジュールは見ましたが、妙にチップコンデンサやチップ抵抗が少ないモジュールは見た事がありますが、製造元IDが表示されないメモリまであるんですね、Komputerbay…。

ひょっとすると某アジア大国出身者の方が、NJの古い工場でも買収してDDR3程度の古いRAMを製造して...とか。参考の為に写真を示しておきます。なお、購入直後にプラスティック・ケース越しに写したので、汚いです。綺麗に撮ったのは、返却するつもりになったので、捨ててしまいました。

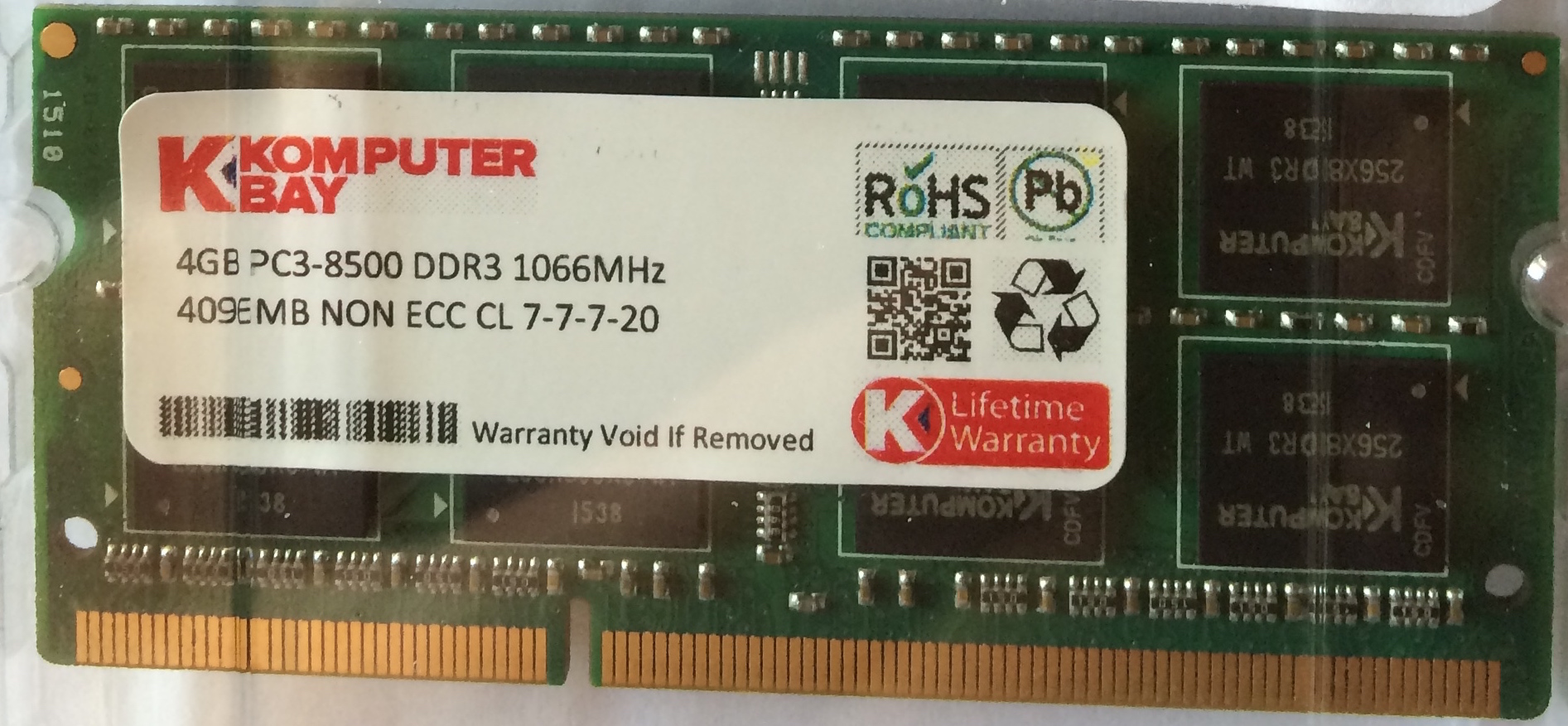

図1 ラベル面

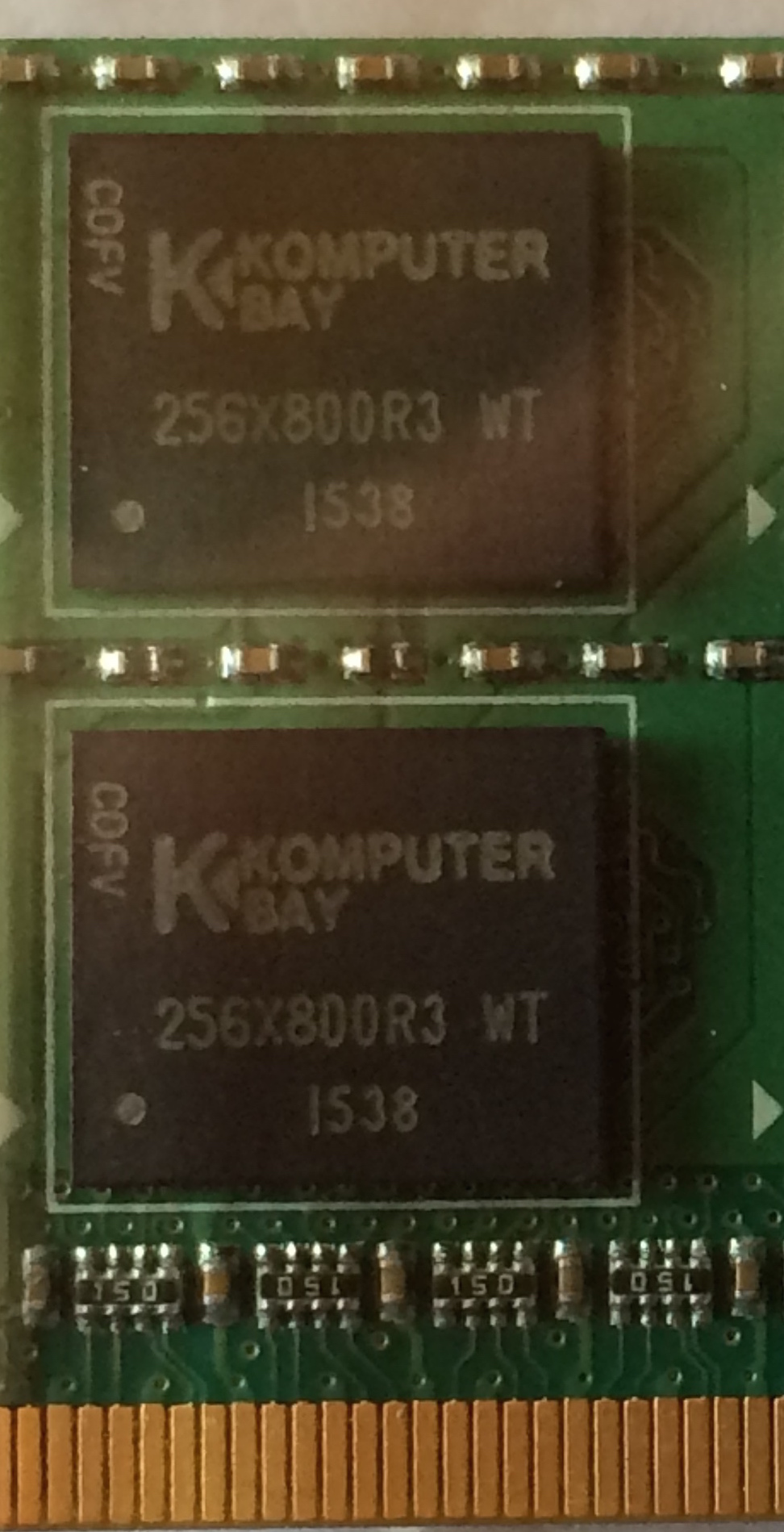

図2 裏面

曲がりなりにもペアで動作したので注意深く観察して、問題がでたらプラスティック・ケースごと返却をできるように待機しておきます。

ドスパラのグループ会社の通販で購入したDDR400メモリが、SPDチップが付いていない、チップ抵抗がほとんど無いという、とんでもないシロモノでしたけれど…。

ドスパラは、そこそこの商品を揃えていると思っていたのですが。秋葉原の楽しみがまた減ってしまった、トホホ。
